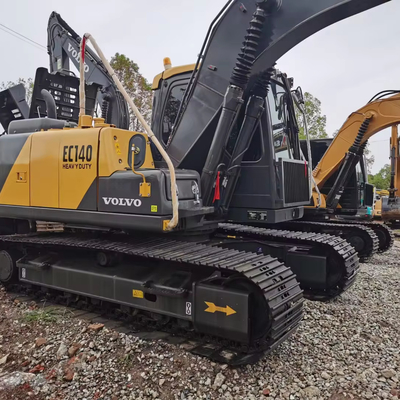

Volvo EC140DL Parameterconfiguratie van de graafmachine

specificaties

Kracht Traditionele macht

Gezamenlijke onderneming van fabrikant/invoer

Bucket Backhoe

Tonnage (ton) 14

Werkgewicht van de gehele machine (kg) 12920-15870

Bucketcapaciteit (m3) 0,25-0.66

Boomlengte (mm) 4600

De lengte van de stok (mm) 2500

prestaties

Rotatiesnelheid (rpm) 11.2

Het draaiend koppel (Nm) 30.2

Loopsnelheid (km/uur) 2,9/5.2

Bucket graafkracht (kN) 82.2

Kracht van de graafkracht (kN) van de dipperarm 61.8

Maximale trekkracht (kN) 119

dynamisch systeem

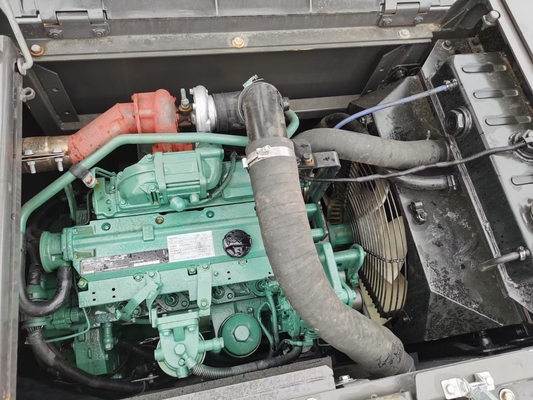

Motormodel Volvo D3.8E

Nominaal vermogen (kW/rpm) 77,4/2200

Maximaal koppel (N.m.) 369,5/1500

Verplaatsing (L) 3.77

Aantal cilinders 4

Cylinderdiameter x slag (mm) 100 x 120

Koelmethode: waterkoeling

hydraulisch systeem

Hoofdpomptype 2 * Veranderlijke assproei-pomp

Maximaal debiet van de hoofdpomp (l/min) 2 x 118

Pilot oliecircuit (MPa) 3.9

Werkend hydraulisch oliecircuit (Mpa) 32,4/34.3

Hydraulisch circuit voor wandelen (Mpa) 34.3

Rotary hydraulisch circuit (Mpa) 24.5

Oliecapaciteit

Brandstoftank (L) 250

Hydraulische olietank (L) 85

Hydraulisch systeem (L) 230

Hoeveelheid motoroliewisseling (L) 13.2

Koelvloeistof (L) 22.3

Grootte van het hoofdlichaam

Totaal transportlengte (mm) 7720

Totale transportbreedte (mm) 2590

Volledige hoogte van de cabine (mm) 2800

Breedte van het bord (mm) 2490

Totaal spoorlengte (mm) 3760

Breedte van de schoen (mm) 500

Spoorwijdte (mm) 1990

Minimale bodemvrijheid (mm) 436

Ground clearance van het tegengewicht (mm) 920

Minimale draaiband van de voorste werkvoorziening (mm) 2570

Achterste draaiband (mm) 2200

Aantal dragerwielen (op één zijde) (aantal) 7

Aantal dragerrollers (op één zijde) (stuk) 1

Aantal trackschoenen (op één zijde) (stuk) 46

Omvang van het werk

Maximale graafradius (mm) 8330

Maximale graafradius van het parkeeroppervlak (mm) 7820

Maximale graafdiepte (mm) 5530

Maximale graafhoogte (mm) 8160

Maximale loshoogte (mm) 5790

Maximale verticale graafdiepte (mm) 4580
