Specificaties

Tonnage (ton) 21

Werkgewicht van de gehele machine (kg) 20560

Bucketcapaciteit (m3) 0,51-1.34

Boomlengte (mm) 5.65

De lengte van de stok (mm) 2.92

Oorsprong Beijing

Kracht Traditionele macht

Gezamenlijke onderneming van fabrikant/invoer

Bucket Backhoe

dynamisch systeem

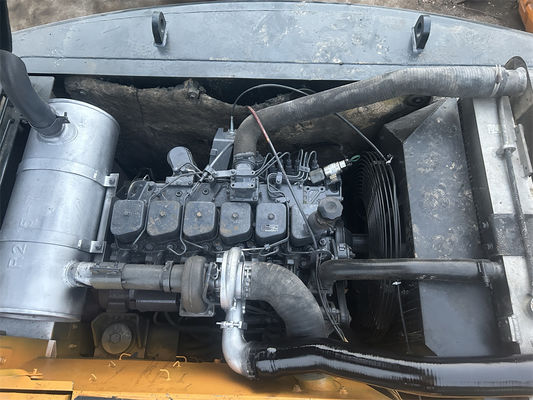

Motormodel Cummins B5.9-C

Nominaal vermogen (kW/rpm) 124/1950

Totale verplaatsing (L) 5. negen

Koelmethode: waterkoeling

Opmerkingen: Zescilinder viertaktmotor met rechtstreekse injectie met turbocompressor

Maximaal koppel (N.m/rpm) 68.4/1500

Aantal cilinders (6)

prestaties

Voorwaartsnelheid (Km/h) 35

Rotatiesnelheid (rpm) 11

Klimvermogen (%) 31,5 °

Bucket graafkracht (kN) 149.1

Kracht voor het graven van de duifarm (kN) 106.9

Minimale draaiband (m) 6.69

Maximale trekkracht (kN) 108

Aandrijvingsvorm: tweeversnellingsassige zuigermotor aandrijft versnellingsbak

hydraulisch systeem

Inrichtingsdruk voor de hoofdoverloop (Mpa) 350

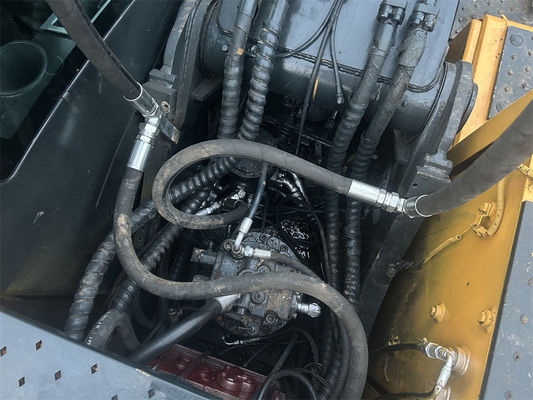

Quantitatieve kolf van een roterende hydraulische motor

motor met wandelende hydraulische motor

Type: tweeversnellingsassige zuigermotor

Maximaal debiet van de hoofdpomp (l/min) 222 × 2

Hoofddruk van de veiligheidsklep (Mpa) 38

Hydraulisch circuit voor wandelen (Mpa) 38

Rotary hydraulisch circuit (Mpa) 26.5

Sturing hydraulisch circuit (Mpa) 4

Boomcilinder - cilinderdiameter x slag (mm) 2-120 x 1290

Stokcilinder - diameter van de cilinder x slag (mm) 140 x 1510

Bucketcilinder - diameter van de cilinder x slag (mm) 125 x 1055

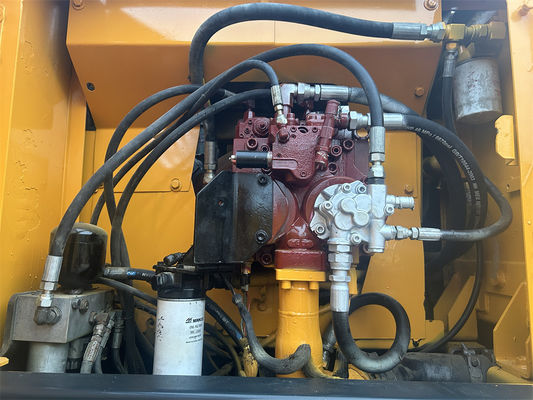

Hoofdpomptype variabele slagplaat kolftpomp

Werkende hydraulische oliecircuit (Mpa) 38

Pilot oliecircuit (MPa) 4

Oliecapaciteit

brandstoftank (L) 310

Hydraulische olietank (L) 165

Hoeveelheid motoroliewisseling (L) 24

Koelvloeistof (L) 35

Hydraulisch systeem (L) 340

Grootte van het hoofdlichaam

Totaal transportlengte (mm) 9530

Totale transportbreedte (mm) 2530

Totale transporthoogte (mm) 3500

Ground clearance van het tegengewicht (mm) 1305

Wielbasis (mm) 2800

Eenbandbreedte (mm) 308

Totale buitenste breedte van de band (mm) 640

Spoorwijdte (mm) 1874

Minimale bodemvrijheid (mm) 365

Minimale draaiband van de voorste werkvoorziening (mm) 3580

Achterste draaiband (mm) 2800

Breedte van het bord (mm) 2530

Omvang van het werk

Maximale graafradius (mm) 9960

Maximale graafradius op de grond (mm) 9750

Maximale graafdiepte (mm) 6380

Maximale graafhoogte (mm) 10000

Maximale loshoogte (mm) 7160

Maximale verticale graafdiepte (mm) 5990

Maximale graafdiepte (mm) 6210

Minimale draaiband (mm) 3580

Bulldozeropheffing of -duikdiepte (mm) 445

Breedte x hoogte van de bulldozer (mm) 2490 x 610

Legbreedte (mm) 3370
