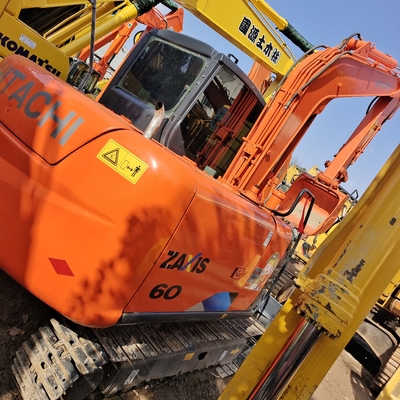

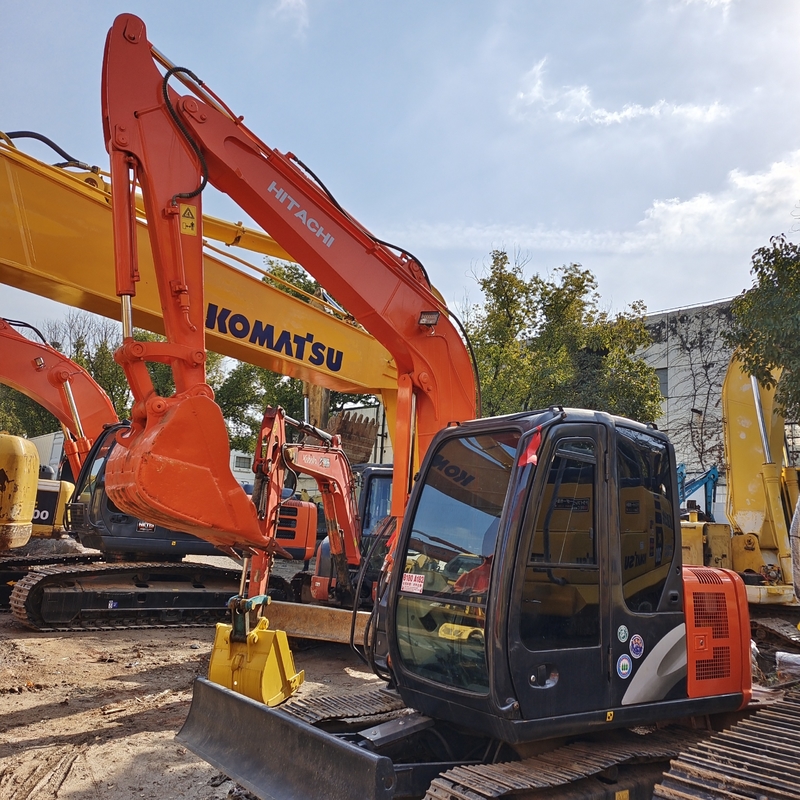

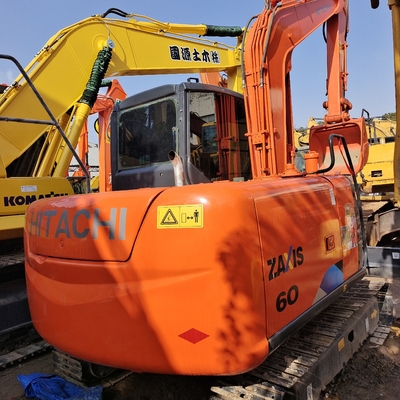

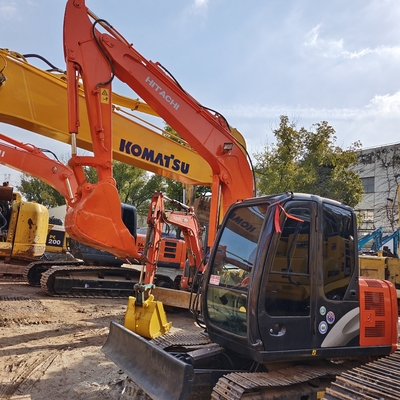

Parameterconfiguratie van Hitachi ZX60-5A graafmachine

specificaties

Kracht Traditionele macht

Gezamenlijke onderneming van fabrikant/invoer

Bucket Backhoe

Tonnage (ton) 6

Werkgewicht van de gehele machine (kg) 5960

Bucketcapaciteit (m3) nul punt twee vier

prestaties

Rotatiesnelheid (rpm) 9.1

Het draaiend koppel (Nm) 10

Voersnelheid (km/u) 0-4,5/0-2,5 hoog/laag

Klimvermogen (%) 70% (35 °)

Ground specific voltage (Kpa) 31

Bucket graafkracht (kN) 41.4

Kracht voor het graven van de dipperarm (kN) 28.4

Maximale trekkracht (kN) 38.5

dynamisch systeem

Motormodel 4TNV98

Nominaal vermogen (kW/rpm) 42,4/2100

Maximaal koppel (N.m.) 236/1350

Verplaatsing (L) 3.318

Aantal cilinders 4

Cylinderdiameter x slag (mm) 98 x 110

Koelmethode: waterkoeling

Werkvorm: 4-takt, watergekoeld, rechtstreeks injecteren

hydraulisch systeem

Hoofdpomptype: 3 variabele asspompen

Roterende hydraulische motor: 1 assproeiermotor

Type wandelende hydraulische motor: 2 variabele axiale zuigermotoren

Maximaal debiet van de hoofdpomp (l/min) 2 × 52.5

Pilotpompstroom (L/min) 9.5

Pilot oliecircuit (MPa) 3.9

Werkend hydraulisch oliecircuit (Mpa) 24.5

Hydraulisch circuit voor wandelen (Mpa) 24.5

Roterende hydraulische schakeling (Mpa) 17.6

Boom-oliecilinder - aantal x cilinderdiameter x slag (mm) 1 x 105 x 60

Olijcylinder - aantal x cilinderdiameter x slag (mm) 1 x 85 x 55

Oliecilinder met emmer - aantal x cilinderdiameter x slag (mm) 1 x 80 x 50

Oliecapaciteit

Brandstoftank (L) 120

Hydraulische olietank (L) 60

Hydraulisch systeem (L) 93

Hoeveelheid motoroliewisseling (L) 12.3

Koelvloeistof (L) 8

Grootte van het hoofdlichaam

Totaal transportlengte (mm) 6060

Totale vervoersbreedte (mm) 2060

Totaal transporthoogte (mm) 2085

Volledige hoogte van de cabine (mm) 2475

Breedte van het bord (mm) 2060

Breedte van de schoen (mm) 400

Spoorwijdte (mm) 1600

Gewicht van de balans Ground clearance (mm)

Minimale bodemvrijheid (mm) 310

Minimale draaiband van de voorste werkvoorziening (mm) 2510

Achterste draaiband (mm) 1650

Aantal dragerrollers (op één zijde) (stuk) 1

Aantal sportschoenen (op één zijde) 39

Aantal dragerwielen (op één zijde) 5

Omvang van het werk

Maximale graafradius (mm) 6250

Maximale graafradius van het parkeeroppervlak (mm) 6130

Maximale graafdiepte (mm) 3850

Maximale graafhoogte (mm) 5800

Maximale loshoogte (mm) 4080

Maximale verticale graafdiepte (mm) 3440

Breedte x hoogte van de bulldozer (mm) 2000 x 400

Bulldozer opheffing of drukdiepte (mm) 430 × 400
